как самому покрасить порошковой краской. начинаем с 0

Сообщение Alex060 » 15 мар 2015, 01:25

и так коль уж пошла такая пьянка, расскажу кое что.
и так существует множество способов нанесения это газоплазменное, трибостатическое, электрическое. собственно заведу речь о последнем и о способе его реализации (то есть попробовал сам делюсь с остальными).
для этого нам понадобится:
1. трубчатый монитор или телик
2. электронный трансформатор для гелогеновых ламп
3. сама лампа и патрончик
4. любой пневмо пистолет(у меня был для подкачки) для переделки в порошковый пульверизатор.
5. кусок провода, выключатель, вилка
6. желательно сопротивление на 1мега Омм
7. телевизионный кабель
8. переходник с резьбы пистолета на 1/2
9. компрессор
10. понижающий редуктор (можно и без него, если он есть на компрессоре)
11. бутылочки либо из под молока или детского творога с крышкой Ф40
12. коктельные трубочки
13. пластиковый угол 1/2, переход с 1/2 на нашу крышку то есть на 40 трубу

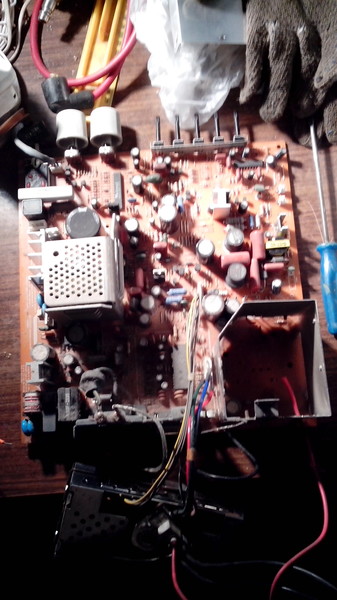

и так приступим, для начала разбираем монитор и выпаиваем нужную для нас деталь - это ТДКС он же строчный трансформатор


стоял тут


для того чтобы проще его выдернуть, надо нагреть строительным феном ;)

затем ищем самый длинный провод в мониторе и кусаем его или если есть гденить дома кусок провода, то можно и его использовать,

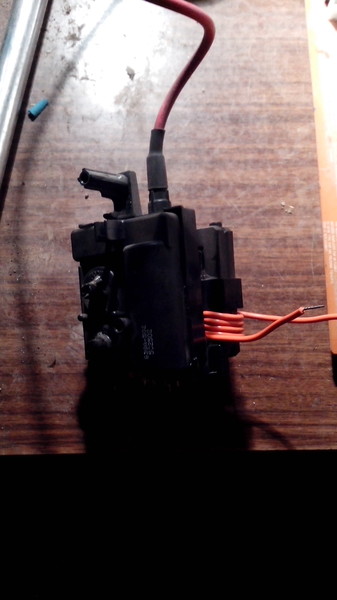

этим проводом надо намотать первичную обмотку (от 4 до 15 витков методом подбора) вот так (оранжевый провод был внутри моника)


далее подключаем электронный транс 220В в 220В с выключателем и вилкой, а выход 12В соединяем нашу лампочку и первичную обмотку которую мы намотали вот так


всё почти готово осталось найти "-" ТДКС для этого включаем в сеть (будьте осторожны высокое напряжение 25000В-30000В) берем высоковольтный провод с "присоской"(можно удалить) пассатижами и проводим около ножек самого ТДКС там где за искрит это и будет "-" припаиваем провод, остальные ножки можно откусить.

phpBB [video]


разрезаем провод "+" и впаиваем в разрыв сопротивление на 1мОм(или сразу телевизионный кабель нужной длинны) это ограничит ток и не спалит электро транс(могу вставить фото взорвавшихся транзисторов ;))) ).

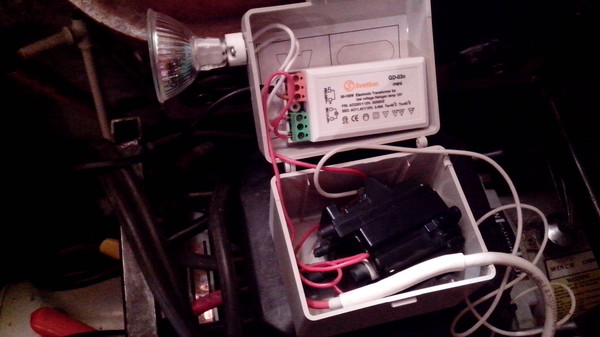

упаковываем это всё в коробочку по красивше ))) (сопротивление под кембриком где переход толстого красного и белого телевизионного кабеля)


проверяем после сборки

phpBB [video]


вот готова электрическая часть. высокое напряжение нужно для того чтобы создать электромагнитное поле в котором порошок намагничивается "+" и прилипает к детали на которой будет "-".

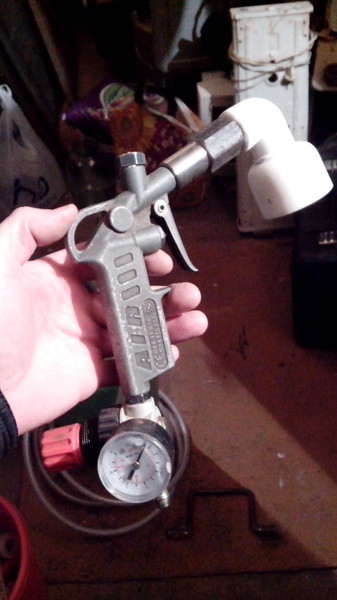

теперь изготавливаем пистолет:

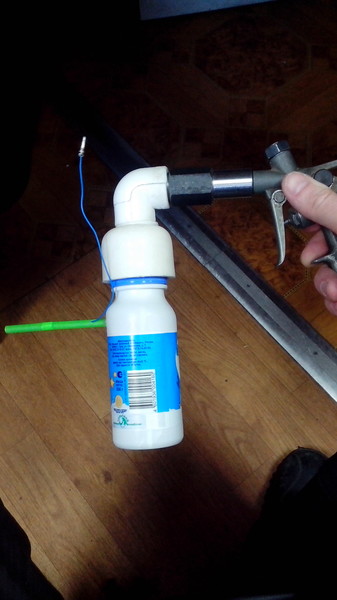

по фото думаю понятно

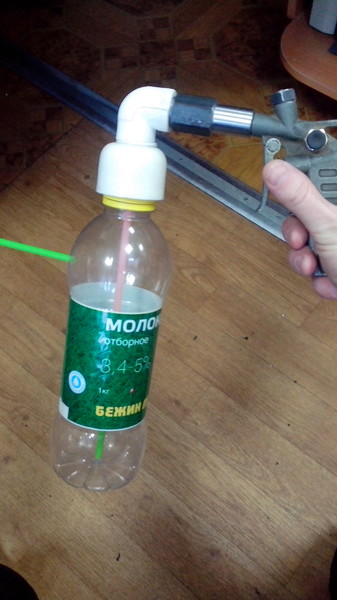

или так


надеюсь увидели коктельные трубочки ))) они приклеены.

всё пистолет готов приклеиваем плюсовой провод на выходную трубку и можно красить

phpBB [video]


но надо после нанесения где-то деталь запечь чтобы краска расплавилась и въелась. в печи должно быть примерно 150-200 градусов. думаю каждый сообразит как это сделать рассказывать не буду ;) (варианты: принести домой и в духовку или сделать печь с электротенами и терморегулятором+реле).

но есть еще деталь надо подготовить, для этого или шкурим, или гидропескоструим, или просто пескоструим.
пескоструй изготовить не трудно

"фото"

теперь по подробнее ;)))

позже допишу и вставлю фото-видео(с телефона скинуть осталось) надеюсь кому-нибудь будет интересно )))
пилить, строгать, стучать кувалдой мы можем, но лучше и приятнее получается это дело обмыть ))
Аватара пользователя
Alex060

Сообщения: 2310
Зарегистрирован: 19 июл 2012, 21:12
Откуда: Черная-Коломна
Авто: N Terrano II,mb vito

Re: как самому покрасить порошковой краской. начинаем с 0

Сообщение maxnelsing » 15 мар 2015, 18:11

Ну где фото?
Самый редкий вид дружбы, это дружба со своей головой.
Аватара пользователя
maxnelsing

Сообщения: 1819
Зарегистрирован: 22 янв 2013, 08:47
Откуда: Коломна
Авто: Спорт+ВАЗ213100

Re: как самому покрасить порошковой краской. начинаем с 0

Сообщение Alex060 » 15 мар 2015, 19:21

Завтра постараюсь всё окультурить. С телефона не удобно (((
пилить, строгать, стучать кувалдой мы можем, но лучше и приятнее получается это дело обмыть ))
Аватара пользователя
Alex060

Сообщения: 2310
Зарегистрирован: 19 июл 2012, 21:12
Откуда: Черная-Коломна
Авто: N Terrano II,mb vito

Re: как самому покрасить порошковой краской. начинаем с 0

Сообщение Alex060 » 16 мар 2015, 10:17

фото и видео добавил. пескоструй как испытаю так фото видео выложу ;)

этим можно проверить свечки на работо способность )))

phpBB [video]


чуть не забыл ссылка в виде намёка на идею с высоковольтной катушкой

phpBB [video]
пилить, строгать, стучать кувалдой мы можем, но лучше и приятнее получается это дело обмыть ))
Аватара пользователя
Alex060

Сообщения: 2310
Зарегистрирован: 19 июл 2012, 21:12
Откуда: Черная-Коломна
Авто: N Terrano II,mb vito

Re: как самому покрасить порошковой краской. начинаем с 0

Сообщение RV3DLL » 22 мар 2015, 09:35

строчниками могу снабдить всех жаждущих - только сами выпаивать будете.

пассатижами надо пользоваться осторожнее. если на железных частях пассатиж относительно вашего тела будет 3000;вольт пробьём любые пассатижи
ШОФЁР КОНЕЙ - ЛОСЬ
Аватара пользователя
RV3DLL

Сообщения: 2929
Зарегистрирован: 30 июл 2012, 23:17
Откуда: Коломна
Авто: **

Re: как самому покрасить порошковой краской. начинаем с 0

Сообщение Alex060 » 22 мар 2015, 10:33

Лёх, а можешь небольшую схемку собрать? Хочу еще меньше корпус сделать.
пилить, строгать, стучать кувалдой мы можем, но лучше и приятнее получается это дело обмыть ))
Аватара пользователя
Alex060

Сообщения: 2310
Зарегистрирован: 19 июл 2012, 21:12
Откуда: Черная-Коломна
Авто: N Terrano II,mb vito

Re: как самому покрасить порошковой краской. начинаем с 0

Сообщение RV3DLL » 22 мар 2015, 10:48

ты хочешь генератор прям на строчнике сделать? тогда блок питания будет нужен.
ШОФЁР КОНЕЙ - ЛОСЬ
Аватара пользователя
RV3DLL

Сообщения: 2929
Зарегистрирован: 30 июл 2012, 23:17
Откуда: Коломна
Авто: **

Re: как самому покрасить порошковой краской. начинаем с 0

Сообщение Alex060 » 22 мар 2015, 11:01

12в и 1А думаю хватит
пилить, строгать, стучать кувалдой мы можем, но лучше и приятнее получается это дело обмыть ))
Аватара пользователя
Alex060

Сообщения: 2310
Зарегистрирован: 19 июл 2012, 21:12
Откуда: Черная-Коломна
Авто: N Terrano II,mb vito

Re: как самому покрасить порошковой краской. начинаем с 0

Сообщение RV3DLL » 23 мар 2015, 08:23

пробовать надо. транзистор, который строчник юёогает и его обвязка есть прям в мониторе. генератор на 555 таймере не проблема
ШОФЁР КОНЕЙ - ЛОСЬ
Аватара пользователя
RV3DLL

Сообщения: 2929
Зарегистрирован: 30 июл 2012, 23:17
Откуда: Коломна
Авто: **

Re: как самому покрасить порошковой краской. начинаем с 0

Сообщение Alex060 » 23 мар 2015, 08:51

а вот такую?
Вложения
пилить, строгать, стучать кувалдой мы можем, но лучше и приятнее получается это дело обмыть ))
Аватара пользователя
Alex060

Сообщения: 2310
Зарегистрирован: 19 июл 2012, 21:12
Откуда: Черная-Коломна
Авто: N Terrano II,mb vito
